د. سامر زيزفون & م. نشأت السمعان
الامواج الزلزالية
عند حدوث الزلازل يبدأ من منطقة البؤرة عمليات انتشار الأمواج الزلزالية بنوعيها السطحية والجسمية.
١- الأمواج الجسمية: وتنتشر هذه الامواج داخل الأرض وفي جميع الإتجاهات وهي على نوعين:
1- الأمواج الطولية (الأمواج الأولية-الامواج p):
وهي تلك الأمواج التي تمتاز بما يلي:

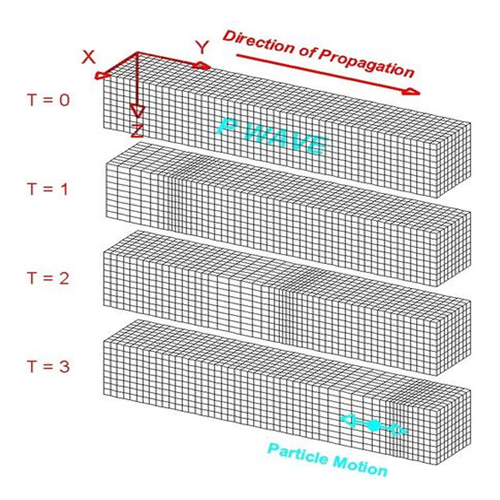

١- تسبب اهتزاز جزيئات الصخور باتجاه موافق لاتجاه حركتها الشكل(1).
الشكل(1)
٢- تنتشر هذه الأمواج من خلال تغيير حجم الوسط الذي تمر به محدثة تشوهات ضغطية لذلك تسمى بالأمواج الإنضغاطية أو التخلخلية.
٣-تعتبر أسرع الأمواج الزلزالية لذلك هي أول من ترصده الأجهزة السيسمية.
٤- تبلغ سرعتها القصوى مابين 7 إلى 8 كم/ثانية.
٥- تبلغ سرعة انتشارها في الأوساط الصخرية الحامضية (الغرانيت) بحدود 5.8 كم/ثانية.
٦- تستطيع الانتشار والمرور من مختلف الأوساط السائلة والصلبة والمائعة المنصهرة.
٧- تعتبر أقل الأمواج قدرة تدميرية بسبب سعتها الصغيرة.
٨- سرعة الموجات الطولية في القشرة الأرضية بالإعتماد على تجارب التغجيرات مابين 4.4 و6.4 كم/ثانية أما في الجزء العلوي من المعطف فهي بحدود 8 كم/ثانية.
2- الأمواج العرضية (الأمواج الثانوية – الأمواج S – أمواج القص):
وهي تلك الأمواج التي تمتاز بما يلي:
١- تسبب hهتزاز جزيئات الصخور باتجاه عمودي على اتجاه حركتها الشكل(2).
الشكل(2)
٢-تنتشر هذه الامواج مسببة تشوه شكل الوسط الذي تعبره لأن حركتها عمودية عليه لذلك تسمى بأمواج القص.
٣- تعتبر من حيث السرعة أبطأ من الأمواج p.
٤- تبلغ سرعة انتشارها القصوى بحدود 4-5 كم/ثانية.
٥- تبلغ سرعة انتشارها في الأوساط الصخرية الحامضية (الغرانيت) بحدود 3.5 كم/ثانية.
٦- تنتشر في الأوساط الصخرية الصلبة ولا تستطيع الإنتقال في الأوساط السائلة أو المائعة وذلك لأن معامل القص للموائع معدوم.
٧- سعتها أكبر من سعة الأمواج الطولية وبالتالي قدرتها الاهتزازية والتدميرية أكبر.
لقد أثبتت الدراسات المتعددة أن نسبة سرعة الأمزاج الطولية إلى الأمواج العرضية أي المقدار vp/vs لا يتعلق بتردد الأمواج وإنما يتعلق بالعمق البؤري للزلازل وهي علاقة طردية أي كلما قل عمق بؤرة الزلزال قلت النسبة vp/vs حيث أن قيمتها هي:
vp/vs=1.67
للزلازل ذات العمق البؤري القليل (فوالق إزاحية).
vp/vs=1.78
للزلازل ذات العمق البؤري الكبير (فوالق نطاقات انغراز).
تستخدم النسبة vp/vs لإيجاد موديل سرعة مناسب يساعد في إيجاد مواقع مركز الهزات ومقدار درجة الهزات.
٢-الأمواج السطحية: وهي الأمواج المتشكلة عنددما تقترب الأمواج الطولية والعرضية من سطح الأرض وتمتاز هذه الأمواج بما يلي:
١-تنشأ من اصطدام وانعكاس الأمواج الطولية والعرضية المرنة بسطح الأرض.
٢-تنتشر في الطبقات العليا من القشرة الأرضية.
٣-تكون مسارات انتشارها دائرية.
٤-سرعتها أقل من سرعة الأمواج المرنة الطولية والعرضية.
٥- طاقتها الإهتزازية أكبر من الأمواج الطولية والعرضية وترددها أقل .
٦- سعتها وطاقتها التدميرية تتناسب عكسا مع البعد البؤري للزلزال.
٧- تنقسم الامواج السطحية لنوعين هما أمواج لوف وأمواج رايلي.
1-أمواج لوف: وهي النوع الأول للأمواج السطحية وتمتاز هذه الأمواج بما يلي:
١- تنشأ هذه الأمواج عندما تكون سرعة الطبقة العليا أقل من سرعة الطبقات المتوضعة تحتها.
٢- تسبب هذه الأمواج اهتزاز جزئيات سطح الأرض بإتجاه عمودي على اتجاه حركتها وبامتداد أففي.
٣- سرعتها تساوي تقريبا سرعة الامواج العرضية s ويرمز لها LQ.
٤- سرعتها تتراوح بين 1.5 إلى 5 كم/ثانية وذلك في الترب القوية وتتراوح بين 0.5 و1.5 كم/ثانية في الترب الطينية.
٥- لا تنتشر، في الأوساط السائلة والمائعة لأن معامل قصها معدوم وانتشارها أففي وعمودي على اتجاه حركتها كما ذكرنا سابقا.
2- أمواج رايلي: وهي النوع الثاني من الأمواج السطحية وتمتاز بما يلي:
١-تتحرك وفق مسار قطع ناقص أو اهليلج في مستوي عمودي على مسار انتشار الموجة ويرمز لها LR.
٢- نسبة أمواج رايلي بالنسبة للأمواج المرنة الأولية الطولية هي:
VLR/VP=0.547
٣- نسبة أمواج رايلي بالنسبة للأمواج المرنة الثانوية العرضية هي:
VLR/VS= 0.919
٤- سرعة انتشار أمواج ريلي أقل من سرعة انتشار أمواج لوف.

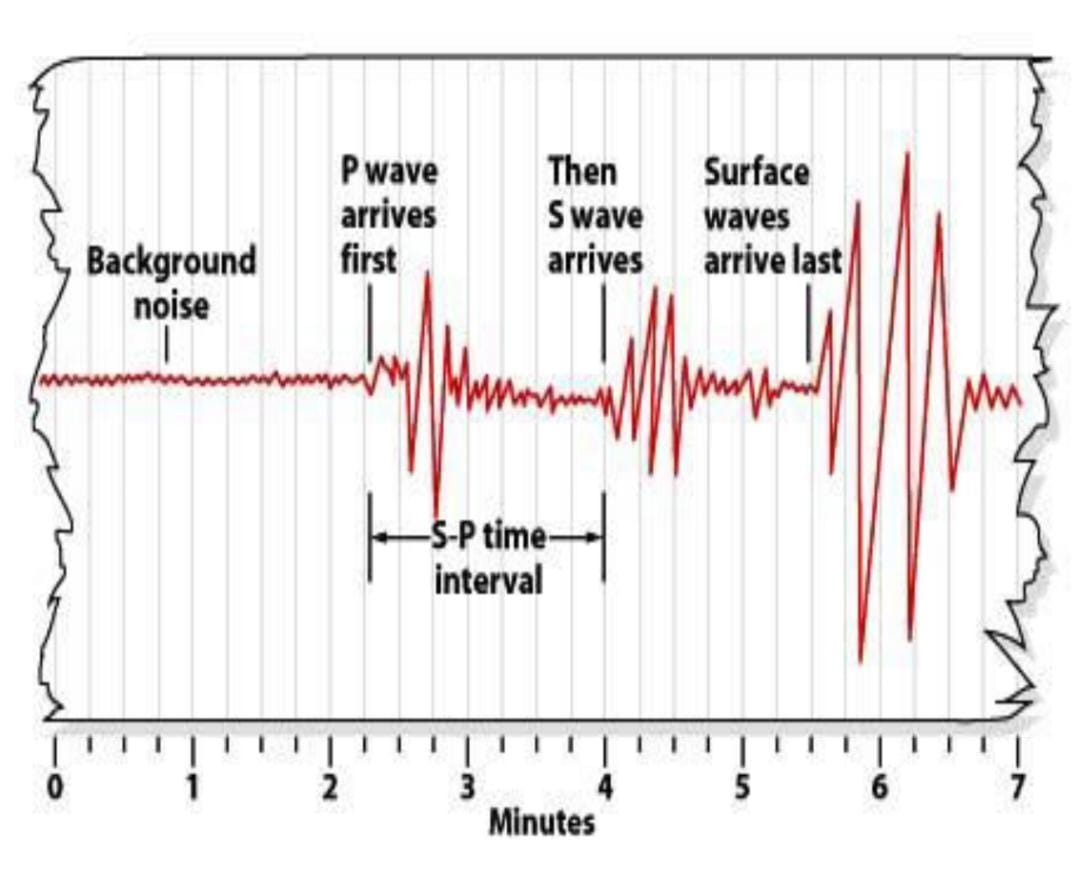

ويبين الشكل(3) الأمواج بأنواعها واختلاف تأثيرها كما يبين الشكل(4) تتالي وصول الأمواج.
الشكل(3)
الشكل(4)
